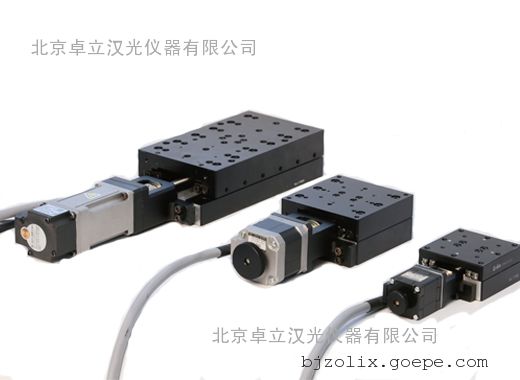

CXP系列小尺寸精密电动直线滑台
说明：
CXP 系列产品是北京卓立汉光仪器有限公司为解决小尺寸、高使用频率等情况专门设计的精密型电动滑台。该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，耐磨性好、外型美观。导轨采用交叉滚柱，强度高、负载能力强、耐用性好，配合卓立汉光特有的导轨面精密磨削技术，使该系列产品具有较高的运动精度。驱动机构采用进口滚珠丝杠（1mm 导程），标配二相步进电机（日本品牌），可提供较高的微步能力和定位精度。该系列产品非常适合集成在对空间、尺寸、重量要求较高的自动化设备、精密仪器设备中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。
CXPF 系列产品是在CXP 结构的基础上，采用2mm 导程的滚珠丝杠，更换尺寸更大的交叉滚柱导轨，可实现更快速度，更高刚性，CXPF 系列产品适合在较大行程、高精度的要求下，对速度和刚性有更高要求的情况下使用。
CXP系列小尺寸精密电动直线滑台 特点：

1. 采用小导程滚珠丝杠，标配二相步进电机，微步能力强、耐用性好
2. 采用交叉滚柱导轨，强度高、负载能力强
3. 导轨安装面采用精密磨削工艺，使得产品具有较高的运动精度
4. 内置三个光电开关（正负限位及零位），采用高柔线缆并实现线缆模组化，维护更方便


CXP及CXPF系列技术指标一览表(CXPF为设计规格供参考，以*终发布内容为准)
电气规格：

型号	CXP15-40、CXP20-60	CXPF30-80、CXPF50-80100、CXPF75-80125、CXPF100-80175
电机类型	二相28步进电机(日本信浓)	二相42步进电机(日本信浓)
电机型号	STP-28D1003-08	SST43D2126-10
驱动电流（A）	1.3	1.7
步距角（°）	1.8
滑台接头	DB9(针)
限位传感器	2个GP1S092HCPI（日本SHARP）
原点传感器	1个GP1S092HCPI（日本SHARP）
传感器电压（V）	DC5～24V ±10%
消耗电流（mA）	合计60mA以下
控制输出	NPN开路集电极输出 DC5～24V 8mA以下 残留电压0.3V以下（负载电流2mA时）
输出逻辑	检测（遮光）时：输出晶体管ON（导通）
线缆类型	高柔性线缆（德国和柔）
线缆长度（m）	0.2


配套产品(另售)：


1. 配套驱动器+转接线缆，客户端提供运动控制卡或PLC(支持脉冲+方向信号输出)：



2. 配套我司自主研发的控制器：TMC-USB-x-S242和HC-100
