zolix柱面透镜调整架EMLH-Z系列

价格电议,您可以向供应商询价得到该产品价格

北京通州区

北京卓立汉光仪器有限公司

本网推荐

图文详情
产品参数

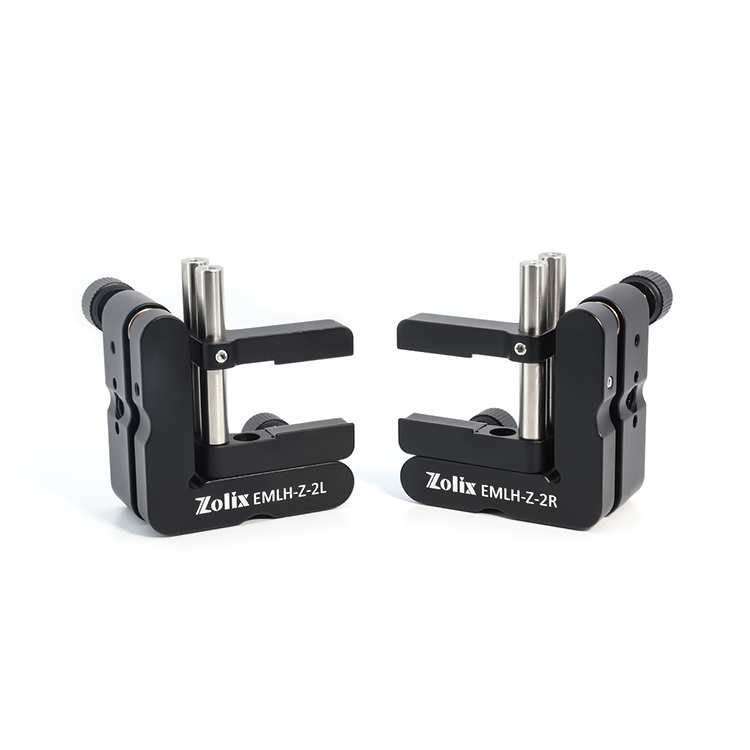

EMLH-Z系列柱面透镜调整架

产品说明

主体材质：6061-T6铝合金
二轴和三轴调节类型可选
调节分辨率：0.39°/转
安装光学元件方式：夹臂固定
调整架左手系，右手系两种安装方式可选

ZOLIX提供的柱面透镜调整架有二轴和三轴调节类型可选。主要用于安装矩形或半圆柱型光学元件。调整架夹臂两侧粘有橡胶垫，增加了与光学元件的接触面积，使光学元件固定更为可靠。该调整架两侧各有一个M4沉头孔和M6螺纹孔（同一孔位兼容设计）供安装固定，可实现±4 °的俯仰、偏摆角度调节，调节丝杆末端有内六角孔，可采用2mm内六角扳手进行调节。

选型表：

型号	EMLH-Z-2L	EMLH-Z-2R	EMLH-Z-3L	EMLH-Z-3R
主体材质	6061-T6铝合金	6061-T6铝合金	6061-T6铝合金	6061-T6铝合金
表面处理方式	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化	黑色阳极氧化
夹持*大高度	32 mm	32 mm	32 mm	32 mm
夹臂橡胶垫尺寸	6.7 mm x 18. 5mm	6.7 mm x 18. 5mm	6.7 mm x 18. 5mm	6.7 mm x 18. 5mm
安装方向	左手系	右手系	左手系	右手系
滑动接杆直径	Ø6 mm (可延长）	Ø6 mm (可延长）	Ø6 mm (可延长）	Ø6 mm (可延长）
滑动接杆螺纹孔规格	M3	M3	M3	M3
复位拉簧数量	2个	2个	2个	2个
调节丝杆规格/数量	M6x0.25/2个	M6x0.25/2个	M6x0.25/3个	M6x0.25/3个
俯仰/偏摆角度调节范围	±4 °	±4 °	±4 °	±4 °
调节分辨率	0.39°/转	0.39°/转	0.39°/转	0.39°/转
Z轴行程调节范围	-	-	±3.25mm	±3.25mm
附送螺钉规格/数量	M4圆柱头螺钉/1个	M4圆柱头螺钉/1个	M4圆柱头螺钉/1个	M4圆柱头螺钉/1个
调整架安装孔规格/数量	M4沉头孔/2个；M6螺纹孔/2个	M4沉头孔/2个；M6螺纹孔/2个	M4 沉头孔/2个; M6 螺纹孔/2个	M4 沉头孔/2个; M6 螺纹孔/2个

品牌：	zolix
型号：	EMLH-Z系列
加工定制：	是
