二轴/三轴光学调整架EMHS系列

产品说明

主体材质：6061-T6铝合金和7075-T6铝合金
二轴和三轴调节规格可选
分辨率：0.78°/转，0.39°/转，0.24°/转
多种光学元件尺寸安装规格可选
调节器均带挠性锁紧机构，可使产品长期稳定

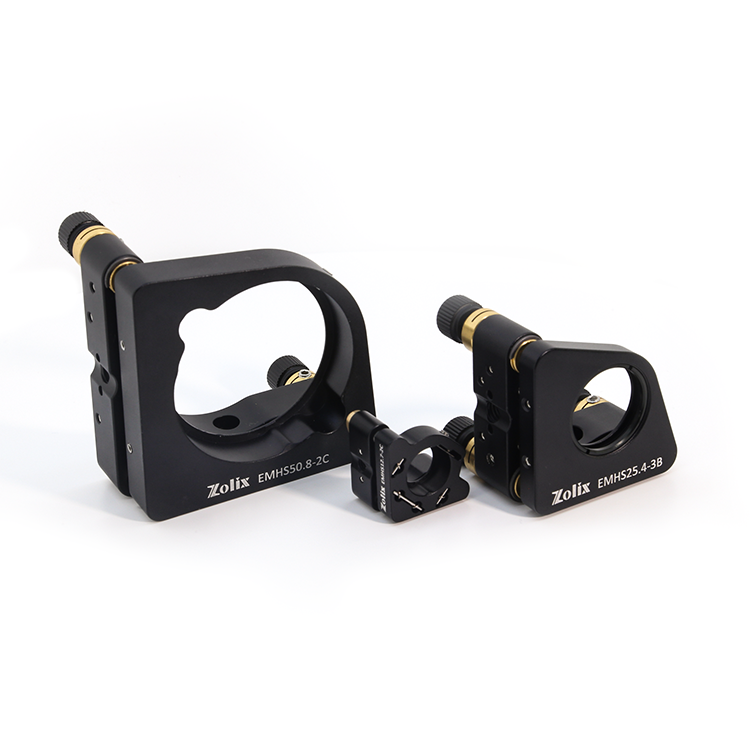

ZOLIX提供的标准光学调整架用于调节反射镜的角度及位置，包括两轴和三轴调节维度可选。多种光学元件固定方式可供选择，一种为螺纹孔带卡环固定，另一种为顶丝固定以及弹片固定。其中调节机构采用的是M4×0.25或M6×0.25 的调节丝杆，可以实现每转0.78°、0.39°或0.24°的分辨率，整体±3.5°或±4 °俯仰、偏摆角度的调节。调节丝杆件均采用杠杆锁紧机构可进行锁紧。调节丝杆端面含有内六角孔，可采用2mm内六角扳手进行调节。其反射镜架固定板两侧中心各有一个M4螺纹孔或沉头孔，用于安装固定反射镜架。

选型表：

型号

EMHS12.7-2B

EMHS25.4-2B

EMHS30-2B

EMHS50.8-2B

EMHS25.4-2A

EMHS30-2A

EMHS50.8-2C

EMHS12.7-2C

EMHS12.7-3B

EMHS25.4-3B

EMHS30-3B

EMHS50.8-3B

EMHS12.7-3C

主体材质

7075-T6铝合金

6061-T6铝合金

7075-T6铝合金

6061-T6铝合金

7075-T6铝合金

表面处理方式

喷砂黑色阳极氧化

安装光学元件尺寸

Ø12.7mm

Ø25.4mm

Ø30mm

Ø50.8mm

Ø25.4mm

Ø30mm

Ø50.8mm

Ø12.7mm

Ø25.4mm

Ø30mm

Ø50.8mm

Ø12.7mm

光学元件固定方式

卡环安装固定

POM头顶丝安装固定

弹片式安装固定

卡环安装固定

弹片式安装固定

安装光学元件*大厚度

4mm

3.5mm

5.5mm

8.5mm

4mm

3.5mm

5.5mm

8.5mm

安装光学元件*小厚度

3mm

6mm

4mm

理论光轴中心高度

12.7mm

25.4mm

36.5mm

25.4mm

36.5mm

12.7mm

25.4mm

36.5mm

12.7mm

调节丝杆规格/数量

M4×0.25/2个

M6×0.25/2个

M4×0.25/2个

M4×0.25/3个

M6×0.25/3个

M4×0.25/3个

调节轴锁紧类型

杠杆锁紧

挠性锁紧

杠杆锁紧

挠性锁紧

杠杆锁紧

俯仰/偏摆角度调节范围

±3.5°

±4°

±3.5°

±4°

Z轴行程调节范围

±2mm

±3.2mm

±2mm

调整架安装孔规格/数量

M4螺纹孔/2个

M4沉头孔/2个

M4螺纹孔/2个

M4沉头孔/2个

M4螺纹孔/2个

调节分辨率

0.78°/转

0.39°/转

0.24°/转

0.39°/转

0.24°/转

0.78°/转

0.39°/转

0.24°/转

0.78°/转

附送卡环规格/数量

SM05卡环/1个

SM1卡环/1个

M30卡环/1个

SM2卡环/1个

SM05卡环/1个

SM1卡环/1个

M30卡环/1个

SM2卡环/1个

复位拉簧数量

4个

附送螺钉规格/数量

M4凹端紧定螺钉/1个

M4内六角圆柱头螺钉/1个

品牌：	zolix
型号：	EMHS系列
加工定制：	是
